52 . عدد من المقاومات قیمة كل منھا 24 أوم احسب كم مقاومة منھا تلزم لحمل تیارا شدتھ 20 أمبیر على خط فرق الجھد بین
طرفیھ 80 فولت . [ 6 مقاومات ]
.53
فى الدائرة الكھربیة المبینة بالشكل :
إذا كانت قراءة الأمیتر A3 تساوى 1 أمبیر
فاحسب قراءة الأمیتر A2 و الأمیتر A1

50 . سلك من النحاس مقاومتھ Ω8 تم سحبھ حتى أصبح طولھ ثلاثة أمثال طولھ الأصلى . فاحسب مقاومتھ

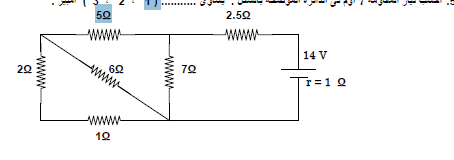

51 . احسب تیار المقاومة 7 اوم فى الدائرة الموضحة بالشكل . یساوى ........... ( 1 . 2 .3 )

. لاحظ الدائرة الكھربیة المبینة بالشكل ثم سجل قراءات كل من الفولتمیتر و الأمیتر حسب الجدول التالى :

فى الشكل الموضح :
– إذا كان المفتاح Kمفتوحا : أ
1 – تكون شدة التیار المار فى المقاومة 20 أوم تساوى .........
2 - و شدة التیار المار فى المقاومة 60 أوم تساوى .........
3 – و شدة التیار المار فى المقاومة 30 أوم تساوى .........
4- و فرق الجھد بین النقطتین . B و A یساوى.............
5- و فرق الجھد بین النقطتین C و B یساوى .........

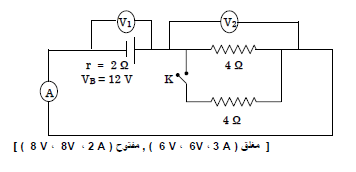

. فى الدائرة الكھربیة الموضحة
بالشكل المقابل اوجد :
قراءة كل من V 2 , V 1 , A
فى الحالتین
المفتاح K . مفتوح
المفتاح K . مغلق

. یوضح الشكل دائرة من بطاریة مقاومتھا الداخلیة مھملة و قوتھا الدافعة الكھربیة 10فولت موصلة مع مقاومتین : S و R

أ – قیمة المقاومة

ب - قیمة المقاومة R تساوى .........
ح – قیمة المقاومة الكلیة عند توصیلھما على التوالى تساوى

بینما عند توصیلھما على التوازى تساوى........

فى الدائرة الكھربیة الموضحة بالرسم احسب كل من
– قیمة الجزء المأخوذ من الریوستات

– فرق الجھد بین b , a

VB = 50 V

r = 1

I = 5 A

أوم ، 6 فولت ] ]

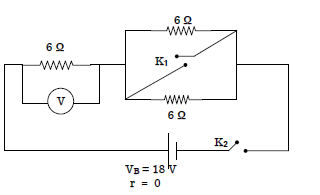

فى الشكل الذى امامك :
اوجد قراءة الفولتمیتر فى الحالات الآتیة
المفتاح K2 مغلق و المفتاح K1 مفتوح .
المفتاح K2 مغلق و المفتاح K1 مغلق .
المفتاح K2 مفتوح و المفتاح K1 مغلق .

[ 12 فولت ، 18 فولت ، صفر ]

مقاومتان 10 أوم و 40 أوم موصلتان على التوازى شدة التیار المار فى المقاومة 10 أوم تساوى 2 أمبیر
أ – شدة التیار المار فى المقاومة 40 أوم تساوى .........
ب- و فرق الجھد بین طرفى المقاومة 10 أوم یساوى.........
ح - و فرق الجھد بین طرفى المقاومة 40 أوم یساوى .........

فى الدائرة الموضحة بالشكل :

إذا علمت أن فرق الجھد عبر المقاومة 6 Ω

یساوى v 48 احسب فرق الجھد بین b , a

204 فولت ] ]
